ORIGO
Toplader-CD-Laufwerk



Was nutzt der hochauflösende Wandler,

die musikalische Verstärkerkette,
das phantastische Lautsprechersystem,
das liebevolle Feintuning, ...
wenn nicht alles was die heimische Software in Form einer CD zu bieten hat,
dieser Kette zur Verfügung gestellt wird ?

Die Quelle, die Basis muss stimmen !
Aus diesem Grunde haben wir unser Schöpfung den Namen ORIGO (=Ursprung) gegeben.

Das Wichtigste in Kurzform

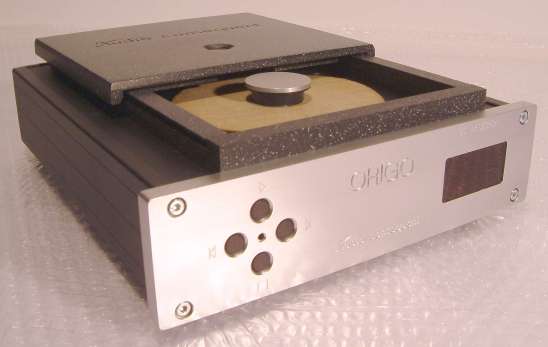

  • Toplader mit Schiebedeckel aus schwarzen CORIAN im kompakten Alu-Gehäuse

  • Aufwendiges externes Netzteil mit Akkuoption

  • Spezielle Vibrationsdämpfung

  • Taktversorgung mit Präzisionsgenerator AC-Clock

  • S/P-DIF, AES/EBU und AC-DL (Audio consequent Data Link) in Verbindung mit unserer Wandler-Vorstufe PAPILIO

  • Magnet-CD-Puck mit Resonanzdämpfungsscheibe aus Spezialvlies

  • An der Frontplatte Start, Stop, Titel-vor/zurück.

  • Alle Funktionen fernbedienbar


Alle diese Maßnahmen sorgen für eine außergewöhnliche Feinauflösung und Musikalität. Der  Fluss der Musik wirkt packend, die Struktur der Rhythmik ist begreifbar.

In Verbindung mit dem AC-DL oder unserer Digitalleitung NEXUS-S/P-DIF oder einer anderen hochwertigen Digitalleitung und unserem Wandler PAPILIO wird ein außergewöhnliches musikalisches Ergebnis erzielt, dass Vergleiche bei „namhaften“-Herstellern bis in die 15.000.- €-Klasse sucht.

In einer Zeit wo immer mehr die Rede von DVD-A und SACD ist, haben wir den Versuch unternommen herauszufinden was in der guten alten CD steckt. Dabei haben wir all unsere Erfahrung in Bereiche investiert, die allzu oft bei einem Laufwerk oder CD-Player vernachlässigt werden:
Mechanische Resonanzen, Netzversorgung, HF- und NF- Störmodulation und natürlich Takt- und Daten- Jitter.

- Wir sind selbst über das Ergebnis überrascht -





Detaillierte Infos:

  • Die Basis des ORIGO ist ein elektrisch und mechanisch modifiziertes Philips CD-PRO Alu-Druckguss-Laufwerk.

  • Ein außergewöhnlich kleines mikrofoniarmes Alu-Gehäuse (Breite 236mm, Höhe 60mm, Tiefe 285 mm. Inklusive Deckelmechanismus Höhe 90mm) sorgt für beste Voraussetzung um mechanische Störmodulation zu minimieren. Die Seitenteile sind mattschwarz Struktur einbrennlackiert. Die Frontplatte besteht aus 10mm Alu natureloxiert oder 12mm CORIAN. Eine verchromte Frontplatte ist gegen Aufpreis lieferbar. Die anderen Gehäuseteile sind Alu natureloxiert. Der Deckel besteht aus CORIAN. Corian ist ein sehr harter Verbundwerkstoff (Acrylpolymer) aus dem Hause DuPont.

  • Externes Gleichspannungs-Netzteil EPS-2 mit den gleichen Gehäuseabmessungen wie das Laufwerk (236/60/285). Versorgt auch die Wandler-Vorstufe PAPILIO ! Akkuversorgung ebenfalls möglich. Sehr aufwendiges mehrstufiges Spannungsversorgungskonzept mit hoher Leistungsreserve (Eingebautes Netzfilter, 3-Ringkerntrafos, 1-Displaytrafo, Doppel-PI-Filterung). Sieben verschiedene stabilisierte Spannungskreise. Lieferung inklusive der NEXUS-Power-Netzleitung.

  • Es wurden spezielle Maßnahmen zur Resonanz- und Vibrationsdämpfung des Laufwerks mit einem außergewöhnlichen Materialmix verwirklicht: WONDER-PADS, CORIAN, Bitumen und Gerätefüße aus ABS-Kunststoff mit Wonder-Pad-Eigenschaften.

  • Die Taktversorgung für Laufwerkscontroler und Digitalausgang wird von unserem extrem jitterarmen Präzision-Genarator  "AC-Clock" übernommen

  • Ausgänge: S/P-DIF, AES/EBU und "ACD-Link" (ähnlich I²-S). Letztere besitzt eine getrennte Datenleitung und Cinch-oder BNC-Taktleitung und ist nur verwendbar in Verbindung mit unserem Wandler PAPILIO.

  • Die Digital-Ausgänge sind mit rauscharmen und schnellen Treiberstufen ausgerüstet, so das eine jitterarme Übertragung ermöglicht wird.

  • Der CD-Puck wird magnetisch gehalten (geringe Masse). An dem Puck ist die "Magic-Disc" montiert. Diese mit speziellem Lack getränkte Vliesscheibe sorgt wirkungsvoll für eine Vibrationsdämpfung der CD mit der Folge einer hörbar besseren Abtastung.

  • Allerbeste klangliche Ergebnisse können wir garantieren wenn ORIGO und PAPILIO kombiniert werden. Die Geräte können dann auf Bestellung elektrisch und mechanisch gekoppelt werden. Dies kann auch noch nachträglich ermöglicht werden.
    Die mechanisch Kopplung (PAPILIO links, ORIGO rechts) wird über die entsprechenden Seitenteile ermöglicht. Diese werden, über Wonder-Pads und einer MDF-Platte entkoppelt, verschraubt.
    Die elektrische Daten-Verbindung erfolgt auf kürzesten Wege (ca. 10cm) durch die Seitenteile. Mit Hilfe dieser Audio Consequent Data Link- Verbindung (AC-DL) stellt diese Kombination quasi einen CD-Player dar, der aus drei räumlich getrennten Komponenten besteht: Laufwerk + DA-Wandler + Netzgerät.
    Es werden die Vorteile beider Konzepte vereint: Die Digitalleitung (S/P-DIF b.z.w. AES/EBU) entfällt und wird durch eine I²S-Verbindung ersetzt. Bei dieser Digitalverbindung werden Takt, Audiodaten und Synchronisation getrennt übertragen. Diese Signale werden normalerweise erst im Receiverbaustein des Wandlers zurückgewonnen, was zu klangrelevanten Jitter-Problemen führen kann. Bedingt durch die räumliche Trennung und Entkopplung der Geräte entstehen deutlich weniger mechanische und elektrische Beeinflussungen sowie Störeinkopplungen aus dem Netz.


  • Das ORIGO-Laufwerk ist ausgelegt zum Lesen von Standard Audio CD´s. Es ist aber auch fähig selbst gebrannte CD´s (CD-R und CD-RW) zu verarbeiten (CD-RW-Kompatibel).

  • Alle Funktionen sind fernbedienbar. Es wird der übliche gute CD-Player-Bedienkonfort geboten. Zusätzlich steht eine Standbye-Funktion zur Verfügung. Das Display ist rot.

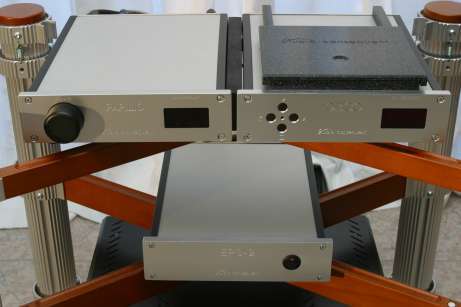

    links: DA-Wandler PAPILIO / rechts: CD-Laufwerk ORIGO / darunter: Netzgerät für beide Geräte EPS-2

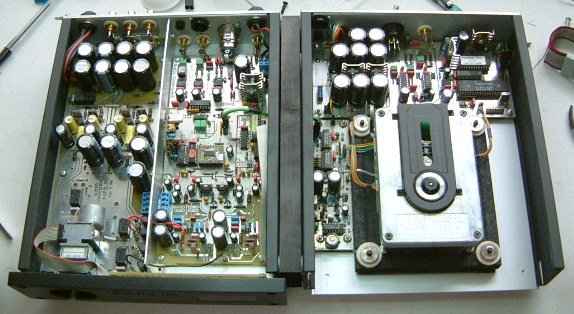

Innenansicht: links PAPILIO, rechts ORIGO, mechanisch und elektrisch (über AC-DL) verbunden.

ORIGO-Innenleben:
Links hinten: Aufbereitung der externen Gleichspannung
Mitte hinten: S/P-DIF und AES/EBU -Treiber
Rechts hinten: Steuerprozessor
Links vorne: Taktversorgung (AC-Clock), Treiber für AC-DL sowie Spannungsaufbereitung dazu
Mitte vorn: Laufwerk auf spezieller Trägerplatte mit Wonder-Pads entkoppelt.
Die Displayplatine fehlt gerade.
